ステンレスフロアシステム

タニコーステンレスフロアシステムの特長

サニタリー性を重視した構造デザイン

耐用性 SUS304のステンレス板で形成されているので、耐用年数が長く、衛生的で耐久性に優れています。

耐用性

SUS304のステンレス板で形成されているので、耐用年数が長く、衛生的で耐久性に優れています。

清掃性 食品の残渣・汚物が付着しにくく、清掃し易いR付構造を採用しました。

清掃性

食品の残渣・汚物が付着しにくく、清掃し易いR付構造を採用しました。

衛生性 衛生的なため、食品工場・薬品工場・学校給食・病院などの各種施設に適しています。

衛生性

衛生的なため、食品工場・薬品工場・学校給食・病院などの各種施設に適しています。

どんなスペースにも対応可能

自由度 お客様の用途に合わせた、自由なレイアウトが可能です。

自由度

お客様の用途に合わせた、自由なレイアウトが可能です。

どんなスペースにも対応可能

ポルカプレート床材とは

  • ■現状のコンクリート床+塗り床仕上げの問題点に着目して開発。
  • ■チェッカープレートよりも優位性のあるポルカプレートを敷設・全溶接して床材として商品化。
  • ■素材の特性である滑り止め効果、排水・水はけ性に優れた特性を活かして耐食性・耐熱性・耐久性・抗菌性・耐衝撃に富んだ床材としました。

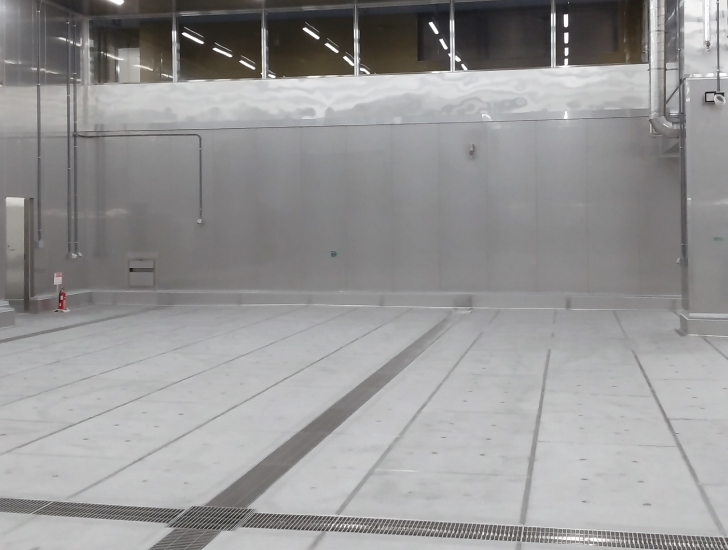

ポルカプレート、排水桝施工例

ポルカプレート、排水桝施工例

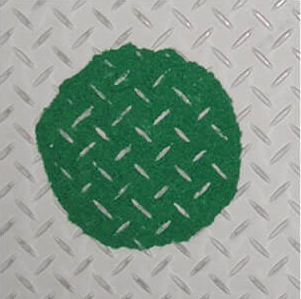

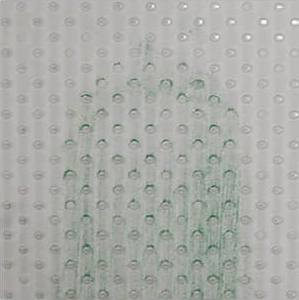

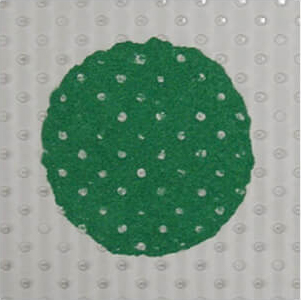

ポルカプレートとチェッカープレートの比較

チェッカープレートは、ホウキで掃いた場合、チェッカー模様の裾の部分にゴミが残ってしまいます。ポルカプレートは、凸部分が丸い形状をしているため、ほとんどゴミが残りません。同様に水はけも良く、排水性・乾燥性に優れているので滑りにくい床材です。


ポルカプレートとチェッカープレートの比較

※幅木、腰壁、桝との仕舞もご相談ください。※材料・工事共に承ります。

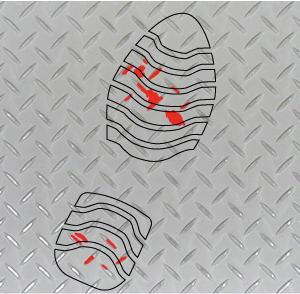

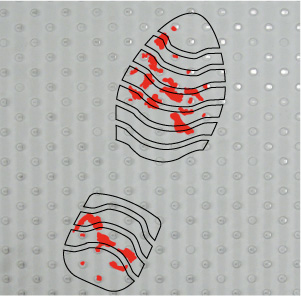

靴底の接地面が約2倍

写真の赤い部分は、安全靴でポルカプレートとチェッカープレートを踏んだ時の接地状態です。ポルカプレートは接地面積が大きいため、床材として使用した場合、足にかかる負担を大幅に軽減し、足裏の痛みもありません。


ポルカプレートとチェッカープレートの比較

ポルカプレート導入例

tanico ポルカプレート導入例動画
画面選択で動画が再生します。

化学薬品工場 様

tanico ポルカプレート導入例 化学薬品工場様

製薬工場 様

tanico ポルカプレート導入例 製薬工場様

食品工場 様(ポルカ架台・階段)

tanico ポルカプレート導入例 食品工場様(ポルカ架台・階段)

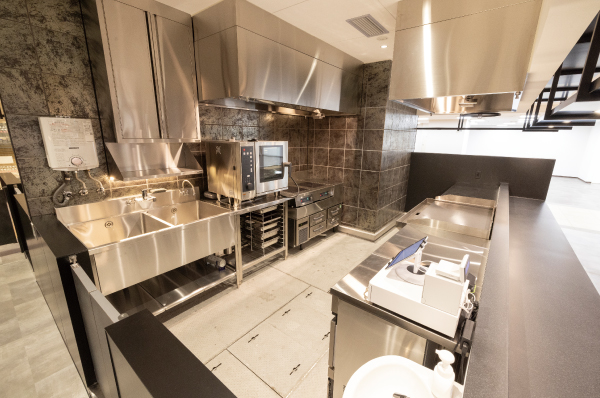

お客様の用途に合わせた自由なレイアウトが可能です。
主に精密機器工場・化粧品工場・食品工場・化学薬品工場・製薬工場に適しており、架台や階段としての活用も可能です。

施工の流れ

1

根太.排水桝(埋設配管別途)

根太.排水桝(埋設配管別途)

シンダーコンクリート打設前に骨組みとなる根太を取り付けます。
SUS排水桝・側溝も同様です。

2

シンダーコンクリート打設
(建築工事)

シンダーコンクリート打設(建築工事)

シンダーコンクリート打設を実施します。

3

ポルカプレート敷設・溶接仕上

ポルカプレート敷設・溶接仕上

ポルカプレートを根太に沿うように敷設し、全溶接して固定後、仕上処理を行います。

排水桝用側溝用蓋

耐食性にも優れた、SUS304製グレーチング蓋、ピット蓋等各種取り揃えております。蓋のみのご注文は、側溝に合わせ、SS400(溶融亜鉛メッキ品)、鋳鉄製、FRP製も取り扱っております。

排水桝用側溝用蓋

バスケット

粗ゴミを取り除きます。

バスケット

置くだけトラップ(トラップ管)

臭気を完全にシャットアウトします。清掃時にトラップ管を外す事により、排水が可能なため、清掃がし易くなっています。当社技術力により、排水管の着脱が大変スムーズに行えます。トラップ管を押し込む必要はなく、置くだけで止水、持ち上げるだけで排水出来ます。

側溝付排水桝本体

槽内にR加工を施す事により、清掃し易い形状となり、残渣を残さず清掃出来ます。当社技術力により、本体と蓋受枠が一体となっているので隙間がなく、より衛生的な構造となっています。

置くだけトラップ(トラップ管)と側溝付排水桝本体

排水桝

コーナーにR加工を施し、清掃時はトラップの着脱により止水・排水できる構造。

埋設型

埋設型 エルボフランジの図 埋設型 蓋、ストレートフランジの図
排水桝 埋設型
型式 寸法(mm) 排水口径 蓋寸法(mm)
L M h
TC-HA300S(L) □300 □424 □150 □80A □380
TC-HA350S(L) □350 □474 □150 □80A □430
TC-HA400S(L) □400 □524 □150 □80A □480
TC-HA450S(L) □450 □574 □150 □80A □530
TC-HA600S(L) □600 □724 □175 □100A □680
  • 型式末尾"S"は"ストレートフランジ"、"L"は"エルボフランジ"です。
  • 本体は、BA仕上げ。
  • 蓋は、その他ページより選択してご指示下さい。
  • 図の仕様は、予告なく変更する事がありますのでご了承下さい。
  • 納まり図は排水桝納まり図例へ。

天吊型

天吊型 エルボフランジの図 天吊型 蓋、ストレートフランジの図
排水桝 天吊型
型式 寸法(mm) 排水口径
L M h
TC-HZ300S(L) □300 □500 □150 □80A
TC-HZ350S(L) □350 □550 □150 □80A
TC-HZ400S(L) □400 □600 □150 □80A
TC-HZ450S(L) □450 □650 □150 □80A
TC-HZ600S(L) □600 □800 □175 □100A
  • 型式末尾"S"は"ストレートフランジ"、"L"は"エルボフランジ"です。
  • 本体は、BA仕上げ。
  • 蓋は、その他ページより選択してご指示下さい。
  • 図の仕様は、予告なく変更する事がありますのでご了承下さい。
  • 納まり図は排水桝納まり図例へ。

埋設嵩上げ型

埋設嵩上げ型 エルボフランジの図 埋設嵩上げ型 蓋、ストレートフランジの図
排水桝 埋設嵩上げ型
型式 寸法(mm) 排水口径 蓋寸法(mm)
L M h
TC-HB300S(L) □300 □424 □150 □80A □380
TC-HB350S(L) □350 □474 □150 □80A □430
TC-HB400S(L) □400 □524 □150 □80A □480
TC-HB450S(L) □450 □574 □150 □80A □530
TC-HB600S(L) □600 □724 □175 □100A □680
  • 型式末尾"S"は"ストレートフランジ"、"L"は"エルボフランジ"です。
  • 本体は、BA仕上げ。
  • 蓋は、その他ページより選択してご指示下さい。
  • 図の仕様は、予告なく変更する事がありますのでご了承下さい。
  • 納まり図は排水桝納まり図例へ。

天吊セパレート型 ※排水桝分離タイプ

天吊セパレート型 エルボフランジの図 天吊セパレート型 蓋、ストレートフランジの図
排水桝 天吊セパレート型
型式 寸法(mm) 排水口径 蓋寸法(mm)
L M h
TC-HY300S(L) □300 □500 □150 □80A □380
TC-HY350S(L) □350 □550 □150 □80A □430
TC-HY400S(L) □400 □600 □150 □80A □480
TC-HY450S(L) □450 □650 □150 □80A □530
TC-HY600S(L) □600 □800 □175 □100A □680
  • 型式末尾"S"は"ストレートフランジ"、"L"は"エルボフランジ"です。
  • 本体は、BA仕上げ。
  • 蓋は、その他ページより選択してご指示下さい。
  • 図の仕様は、予告なく変更する事がありますのでご了承下さい。
  • 納まり図は排水桝納まり図例へ。

各製品の仕様は現場に合わせて変更可能です。

排水桝納まり図例

埋設型(ベタ基礎)

埋設型(ベタ基礎)

埋設型(RC造)

埋設型(RC造)

埋設型(ベタ基礎) <側溝導入タイプ>

埋設型(ベタ基礎) <側溝導入タイプ>

埋設型(RC造) <側溝導入タイプ>

埋設型(RC造) <側溝導入タイプ>

セパレート型(RC造・防水層に絡む場合)

セパレート型(RC造・防水層に絡む場合)

セパレート型(RC造・防水層に絡む場合)
<側溝導入タイプ>

セパレート型(RC造・防水層に絡む場合)<側溝導入タイプ>

W型ウエットタイプ

厨房や工場機械の洗浄など毎日洗浄し、排水量の多い環境に適しています。排水桝との接続は溶接一体式、現場溶接式共に可能です。蓋は、グレーチング、ピット蓋の対応をしております。当社技術力により、強度のある本体目地部一体加工を実現し、台車等の通過の際の心配はありません。

W型ウエットタイプ

D型ドライオープンタイプ

給食センター等のドライシステムなど、水をあまり使わない環境に適しています。溝幅が20mmなので、殆どの台車のキャスターの通過時に脱輪することはありません。当社技術力により、強度のある本体目地部一体加工を実現し、台車等の通過の際の心配はありません。本体と目地部が一体のため、溶接による継ぎ目がなく、より衛生的です。

バスケット D型(ドライ)側溝専用ブラシ
D型(ドライ)側溝専用ブラシ 伸縮調整機能付
伸縮調整機能付

側溝導入排水桝

内面研磨(#400)・R加工・勾配により、清掃し易く衛生的な排水側溝。

埋設嵩上げ型(W型側溝導入タイプ)

埋設嵩上げ型(W型側溝導入タイプ)の図
埋設嵩上げ型(W型側溝導入タイプ) エルボフランジの図 埋設嵩上げ型(W型側溝導入タイプ) ストレートフランジの図
型式 寸法(mm) 排水口径 蓋寸法(mm)
L M h
TC-HC300S(L)/W型側溝 □300 □424 □150 □80A □380
TC-HC350S(L)/W型側溝 □350 □474 □150 □80A □430
TC-HC400S(L)/W型側溝 □400 □524 □150 □80A □480
TC-HC450S(L)/W型側溝 □450 □574 □150 □80A □530
TC-HC600S(L)/W型側溝 □600 □724 □175 □100A □680
  • 型式末尾"S"は"ストレートフランジ"、"L"は"エルボフランジ"です。
  • 本体は、BA仕上げ。
  • 蓋は、その他ページより選択してご指示下さい。
  • 図内W寸法は、ご指示いただける様お願いします。
  • 図内L1寸法、側溝用蓋寸法、側溝溝深さは、お問い合わせ下さい。
  • 図の仕様は、予告なく変更する事がありますのでご了承下さい。
  • 納まり図は排水桝納まり図例へ。

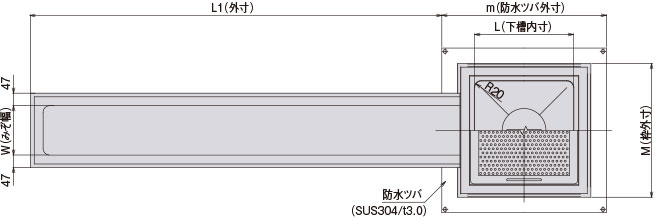

天吊セパレート型(W型側溝導入タイプ) ※排水桝分離タイプ

天吊セパレート型(W型側溝導入タイプ)の図
天吊セパレート型(W型側溝導入タイプ) エルボフランジの図 天吊セパレート型(W型側溝導入タイプ) ストレートフランジの図
型式 寸法(mm) 排水口径 蓋寸法(mm)
L M m h
TC-HX300S(L)/W型側溝 □300 □424 □500 □150 □80A □380
TC-HX350S(L)/W型側溝 □350 □474 □550 □150 □80A □430
TC-HX400S(L)/W型側溝 □400 □524 □600 □150 □80A □480
TC-HX450S(L)/W型側溝 □450 □574 □650 □150 □80A □530
TC-HX600S(L)/W型側溝 □600 □724 □800 □175 □100A □680
  • 型式末尾"S"は"ストレートフランジ"、"L"は"エルボフランジ"です。
  • 本体は、BA仕上げ。
  • 蓋は、その他ページより選択してご指示下さい。
  • 図内W寸法は、ご指示いただける様お願いします。
  • 図内L1寸法、側溝用蓋寸法、側溝溝深さは、お問い合わせ下さい。
  • 図の仕様は、予告なく変更する事がありますのでご了承下さい。
  • 納まり図は排水桝納まり図例へ。

埋設嵩上げ型(D型側溝導入タイプ)

ドライ厨房用

埋設嵩上げ型(D型側溝導入タイプ)の図
埋設嵩上げ型(D型側溝導入タイプ) エルボフランジの図 埋設嵩上げ型(D型側溝導入タイプ) ストレートフランジの図
型式 寸法(mm) 排水口径 蓋寸法(mm)
L M h
TC-HC300S(L)/D型側溝 □300 □424 □150 □80A □380
TC-HC350S(L)/D型側溝 □350 □474 □150 □80A □430
TC-HC400S(L)/D型側溝 □400 □524 □150 □80A □480
TC-HC450S(L)/D型側溝 □450 □574 □150 □80A □530
TC-HC600S(L)/D型側溝 □600 □724 □175 □100A □680
  • 型式末尾"S"は"ストレートフランジ"、"L"は"エルボフランジ"です。
  • 本体は、BA仕上げ。
  • 蓋は、その他ページより選択してご指示下さい。
  • 図内W寸法は、ご指示いただける様お願いします。
  • 図内L1寸法、側溝用蓋寸法、側溝溝深さは、お問い合わせ下さい。
  • 図の仕様は、予告なく変更する事がありますのでご了承下さい。
  • 納まり図は排水桝納まり図例へ。

天吊セパレート型(D型側溝導入タイプ) ※排水桝分離タイプ

ドライ厨房用

天吊セパレート型(D型側溝導入タイプ) の図
天吊セパレート型(D型側溝導入タイプ)  エルボフランジの図 天吊セパレート型(D型側溝導入タイプ)  ストレートフランジの図
型式 寸法(mm) 排水口径 蓋寸法(mm)
L M m h
TC-HX300S(L)/D型側溝 □300 □424 □500 □150 □80A □380
TC-HX350S(L)/D型側溝 □350 □474 □550 □150 □80A □430
TC-HX400S(L)/D型側溝 □400 □524 □600 □150 □80A □480
TC-HX450S(L)/D型側溝 □450 □574 □650 □150 □80A □530
TC-HX600S(L)/D型側溝 □600 □724 □800 □175 □100A □680
  • 型式末尾"S"は"ストレートフランジ"、"L"は"エルボフランジ"です。
  • 本体は、BA仕上げ。
  • 蓋は、その他ページより選択してご指示下さい。
  • 図内W寸法は、ご指示いただける様お願いします。
  • 図内L1寸法、側溝用蓋寸法、側溝溝深さは、お問い合わせ下さい。
  • 図の仕様は、予告なく変更する事がありますのでご了承下さい。
  • 納まり図は排水桝納まり図例へ。

各製品の仕様は現場に合わせて変更可能です。

排水桝納まり図例

埋設型(ベタ基礎)

埋設型(ベタ基礎)

埋設型(RC造)

埋設型(RC造)

埋設型(ベタ基礎) <側溝導入タイプ>

埋設型(ベタ基礎) <側溝導入タイプ>

埋設型(RC造) <側溝導入タイプ>

埋設型(RC造) <側溝導入タイプ>

セパレート型(RC造・防水層に絡む場合)

セパレート型(RC造・防水層に絡む場合)

セパレート型(RC造・防水層に絡む場合)
<側溝導入タイプ>

セパレート型(RC造・防水層に絡む場合)<側溝導入タイプ>

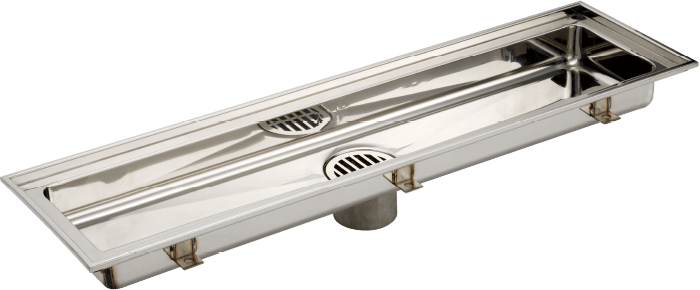

ドアピット

ドアピット

ドアピット(参考図面)

ドアピット(参考図面)

ドアピット納まり図例(RC造)

ドアピット納まり図例(RC造)

ドアピット納まり図例(RC造・防水層に絡む場合)

ドアピット納まり図例(RC造・防水層に絡む場合)

設計・施工上の注意点

側溝の水上~水下の全長・排水量により水勾配・溝幅を検討してください。
機器排水等の流入がある場合は導入口(ソケット)を接続します。
母材はSUS304を標準としますが耐薬品性等が要求される場合は別途ご相談下さい。
納入時に側溝に溶着している幅決めプレートは、コンクリート養生期間中は外さないでください。
側溝とスラブの間などに隙間が発生しないようにバイブレーション等でコンクリートが回り込むようにしてください。

各製品の仕様は現場に合わせて変更可能です。

ステンレス製グレーチング

いつまでも強く、美しく、滑りにくいステンレス製です。

ノンスリップタイプ 横断溝・側溝用(SMQ型タイプ)

ノンスリップタイプ 横断溝・側溝用(SMQ型タイプ)

メインバーピッチ
30mm/22mm/15mm/13mm

KANESO

強度区分

  • T-20グレードC
  • T-14
  • T-6
  • T-2
  • 歩行用
ノンスリップ形状:ローレット

ノンスリップ形状:ローレット

ノンスリップタイプ 横断溝・側溝用(SMQ型タイプ)の図

部品構成

  • ①メインバー/材質:SUS304
  • ②クロスバー/材質:SUS304
  • ③サイドバー/材質:SUS304
  • ④受枠/材質:SUS304
  • ⑤アンカー/材質:SGHC

※受枠はSLタイプをご用命下さい。

寸法・質量表(SMQ型タイプ)

(横にスクロールします)
寸法・質量表(SMQ型タイプ)

※適用荷重の表示について、(例)T-2/T-6は横断溝/側溝用です。 ※歩行用は適用荷重T-2未満です。 ※T-20はグレードCです。

形式基準

使用場所 適用荷重 スパン 衝撃係数 許容応力(N/mm2
一般タイプ
横断溝 T-20 グレードB みぞ幅 0.4 約180
グレードC
T-14
T-6
T-2
側溝 T-20 0 約180
T-14
T-6
T-2
集水桝 T-20 0 約180
T-14
T-6
T-2
U字溝 T-14 0 約180
T-6
T-2
歩道 5kN/m2 0 約180

形式基準については、これまでの実験値および各種資料を参考にして以下のように設定しています。

強度区分

T-20グレードB
溶接強度を上げ、駐車場の出入口や工場内でフォークリフトが通過する場所などの荷重に耐えられる設計です。
T-20グレードC・T-14・T-6・T-2
公道を除く敷地周辺道路及び敷地内道路、屋内に適します。車輌が頻繁に通行する場所やフォークリフトや牽引車など特殊車輌が通行する場所、車輌が転回する場所には適しません。

ご注文は下記要領でご指示ください。

注文要領

☆標準品以外の寸法も製作可能です。

ノンスリップタイプ 集水桝用(SMQW型タイプ)

ノンスリップタイプ 集水桝用(SMQW型タイプ)

メインバーピッチ
30mm/22mm/15mm/13mm

KANESO

強度区分

  • T-20グレードC
  • T-14
  • T-6
  • T-2
  • 歩行用
ノンスリップ形状:ローレット

ノンスリップ形状:ローレット

ノンスリップタイプ 集水桝用(SMQW型タイプ)の図

部品構成

  • ①メインバー/材質:SUS304
  • ②クロスバー/材質:SUS304
  • ③サイドバー/材質:SUS304
  • ④受枠/材質:SUS304
  • ⑤アンカー/材質:SGHC

※受枠はSLタイプをご用命下さい。

寸法・質量表(SMQW型タイプ)

(横にスクロールします)
寸法・質量表(SMQW型タイプ)

製品の形状は正方形です。四方受枠をつける場合はご注文の際「枠付」とご指示ください。
〈例〉SMQW4420 P=15 枠付

ご注文は下記要領でご指示ください。

注文要領

標準品以外の寸法も製作可能です。
ボルト固定式も製作可能です。

ステンレス製グレーチング
使用上の注意について

ステンレス製グレーチングは使用場所にご注意ください。車輌が頻繁に通行する場所やフォークリフトや牽引車など特殊車輌が通行する場所、車輌が転回する場所には適しません。
(T-20グレードB仕様を除く)

各製品の仕様は現場に合わせて変更可能です。

ポルカプレート排水ピット蓋・受枠

ポルカプレート排水ピット蓋

ポルカプレートロゴ

ポルカプレート排水ピット蓋 溝用

溝用

ポルカプレート排水ピット蓋 桝用

桝用

外形図(蓋用)
ポルカプレート排水ピット蓋 外形図(蓋用)
外形図(桝用)
ポルカプレート排水ピット蓋 外形図(桝用)

寸法表(溝用)

<単位:mm>

型式 溝幅 寸法 板厚 P 質量(kg) 開口面積(mm2)
TC-HP150 150 200×499 3 45 2.8 5430
TC-HP200 200 250×499 3 45 3.5 6788
TC-HP250 250 300×499 3 45 4.2 8145

寸法表(桝用)

<単位:mm>

型式 寸法 板厚 P 質量(kg) 開口面積(mm2)
TC-HP300 350×350 3 45 3.4 4630
TC-HP350 400×400 3 45 4.5 6477
TC-HP400 450×450 3 45 5.7 7247
TC-HP450 500×500 3 45 6.9 9864

受枠

受枠SLタイプ

SL

KANESO

SLタイプ寸法・質量表

メインバーの高さ
h
製品符号 寸法(mm) 質量
(kg/本)
適合グレーチング
H 標準長さ
15 SL-15 18 2000 2.3 SMQ
GK
GA
20 SL-20 23 2.5
25 SL-25 28 2.7
32 SL-32 35 3.0
38 SL-38 41 3.4
45 SL-45 48 3.6
50 SL-50 53 4.0

SL受枠断面

SL受枠断面

SL受枠の納まり

SL受枠の納まり

受枠SF03B

SF03B

KANESO

SF03B断面

SL受枠断面

SF03B納まり

SL受枠の納まり

各製品の仕様は現場に合わせて変更可能です。
